热线:
021-59168372

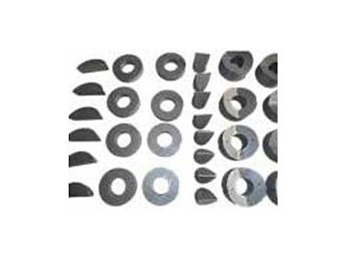

1#二硫化钼自润滑涂料含超细二硫化钼（MoS2) ,灰黑色,常温固化型减摩涂层润滑剂。 耐磨性、耐极压性、自润滑性能好。耐低温-196℃，耐高温260℃，干膜润滑，防尘及防污染。涂装简单容易，持久有效。对环境要求相对较低。适合加工各种形状的金属零部件。
涂层/料参数:
| 1、表3.1 涂层工艺参数(供参考，以满足表3.3的涂层性能参数为准) | |||
|
序号 |
项目 |
工艺参数 |
|
|
1 |
稀释配比 |
二硫化钼混合液，无需稀释 |
|
|
2 |
预热及固化时间和温度 |
常温固化，24小时以上。也可加热固化 固化80-90 oc,30-40min. |
|
| 2、表3.2 涂料基本属性及测试方法 | |||
|
序号 |
项目 |
基本属性 |
测试方法 |
|
1 |
密度 |
1.1±0.1g/cm 3 |
GB/T 15223-94 20 oc |
|
2 |
固含量 |
28 ±2% |
GB/T 1725-2007，称样量(1±0.1)g, (200±2)oc,30min |
|
3 |
粘度 |
12-14s |
GB/T 1723-1993 25 oc |
|
4 |
摩擦系数 |
0.03-0.08 |
ASTM D2714, 环-块试验机,压强10MPA或 SH/T0190-92 |
|
5 |
主要成分 |
溶剂:去离子水42-58%； |
此主要成分仅作参考，以供应商提供的材料分析证明报告为准（ 见5-3&4 COA） |
| 3、表3.3 涂层基本性能参数要求及测试方法 | |||
|
序号 |
项目 |
性能要求 |
测试方法 |
|
1 |
附着力 |
1级 |
GB/T 9286-1998 |
|
2 |
硬度 |
HB |
GB/T 6739-2006 |
|
3 |
干膜厚度 |
25-30 μm |
磁性厚度测试仪测盘片本体涂层厚,参考GB/T 13452.2-1992 |
|
4 |
粗糙度 |
Ra 0.8μm |
粗糙度仪测刀头部位涂层，取样长度0.8mm，评定长度：2I 段。 |
|
5 |
耐磨性 |
0.010±0.003g |
GB/T 1768-2006,砂轮型号:CS-10; (1000g/1000r) |
|
6 |
耐溶剂性 |
不露底材 |
GB/T 23989-2009，采用酒精溶剂擦试 |
|
7 |
水雾测试 |
24小时不生锈 |
According to 2608678761 |
|
8 |
颜色标准 |
满足PANTONE 425C 或 RAL 7021标准 |
目视符合上下线样板 XXX_1&XXX_2,参考PANTONE 425C或RAL7021 |
|
9 |
外观 |
均匀灰黑色，无杂质，无明显颗粒 |
目测符合图片XXX要求 |
